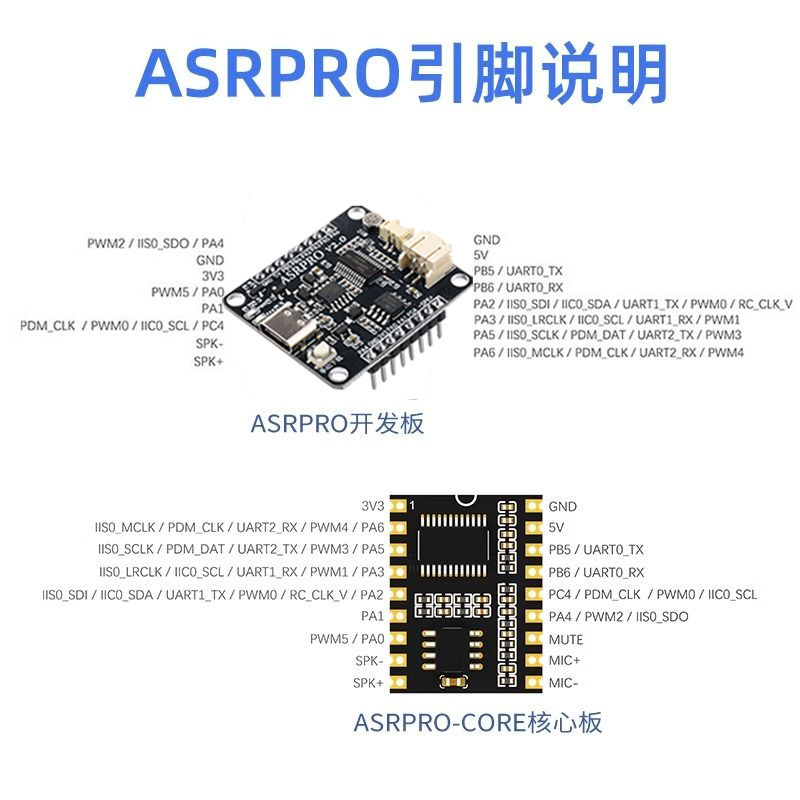

asrpro語音模塊主要是用來進行語音對話的是一款用來學習的AI離線語音開發板，它集成了語音識別、降噪等多種功能，ASR是一種語音識別技術，這項技術已經成為了眾多語音識別芯片的核心功能，今天就給大家來講解asrpro語音模塊各個引腳的作用。

　　1. 電源相關引腳

　　VCC:供電輸入端口，作為電源的輸入端為整個模塊供電，一般是在3.3-5V之間的直流電壓。穩定的電源輸入是保證芯片內各電路模塊正常運行的基礎，若供電異常，芯片可能無法工作，或者出現工作不穩定、數據處理錯誤等問題 。

　　2. 音頻信號相關引腳

　　MIC_IN：此為麥克風輸入接口，主要功能是采集外部聲音信號。外界聲音通過與之相連的麥克風轉換為電信號后，經該引腳傳入芯片內部，隨后芯片對這些音頻信號進行一系列處理，如濾波、放大、模數轉換等，為后續語音識別等操作做準備。若該引腳連接異常，如未正確連接麥克風或引腳短路、斷路，芯片將無法獲取外界聲音信號，導致語音識別功能失效 。

　　SPK_OUT：是揚聲器輸出接口，負責將芯片解碼后的音頻數據傳輸至喇叭，從而實現聲音播放。比如在語音識別成功后，芯片會將對應的提示音或回復語音通過該引腳輸出到揚聲器播放出來。一旦此引腳出現故障，即使芯片能正確處理音頻數據，也無法通過揚聲器發出聲音 。

　　3. 串行通訊接口引腳

　　TXD/RXD：屬于通用異步接收發送器(UART)引腳，用于實現 ASRPRO 與其他微控制器(如 STM32)之間的通信。借助 UART 協議，它們能夠交換指令集和狀態反饋信息。例如，在一個智能家居系統中，ASRPRO 識別到用戶的語音指令后，可通過 TXD 引腳將指令數據發送給 STM32 微控制器，STM32 處理完相關操作后，又能通過 RXD 引腳將狀態信息反饋給 ASRPRO 。在使用串口時，要注意避免使用 PB5 和 PB6 引腳(若芯片有此規定)，因?yàn)樗鼈兛赡鼙挥糜诔绦驘洝Ｈ绻褂么?0 以外的串口進行輸出字符串操作(如使用串口 1，PA2 輸出，PA3 接收)，需將 ASRPRO 芯片上的 “PA2 輸出” 連接到其他燒寫器的輸入上，并確保兩者的 GND 相連。此外，在天問軟件里編譯下載時使用串口 0 連接的端口，而在 “串口調試小助手” 里觀察串口輸出時，連接的是串口 1 對應的端口 。

　　4. 控制信號線引腳

　　KEY：按鍵檢測引腳，可用于喚醒休眠中的處理器，或者作為命令觸發條件之一。例如，在一些設備中，用戶按下與該引腳相連的按鍵，芯片能夠感知到按鍵動作，從而從低功耗的休眠狀態被喚醒，開始進行語音識別等工作;也可將特定按鍵操作設置為執行某個特定功能的觸發條件 。

　　LED：指示燈控制引腳，用于直觀展示當前芯片的工作模式，或是提示錯誤等重要事件的發生情況。不過，在某些應用場景下，比如與 ESP8266 配合使用時，高低電平代表的操作含義可能與常規情況相反，使用時需特別留意

　　5.拓展I/O引腳

　　多外圍傳感器或其他執行機構，像舵機電機、繼電器開關等。通過這些擴展引腳，可大大豐富 ASRPRO 芯片的應用場景。比如連接舵機電機，能在語音指令控制下實現機械部件的角度轉動;連接繼電器開關，則可控制電路的通斷，實現對電器設備的控制 。

　　6. 其他功能引腳

　　ASRPRO 芯片可能還具備一些特定功能引腳，如用于配置芯片工作模式的引腳等 。這些引腳通過不同的電平組合設置，可讓芯片工作在不同模式下，以適應多樣化的應用需求。例如，設置為不同的語音識別靈敏度模式、串口通信波特率模式等 。

　　以上就是關于“asrpro語音模塊各個引腳的作用”的全部?jī)?nèi)容了，您也可以尋找ASRPRO的產品介紹資料尋求詳細的參數和電路圖查看。
